应用领域
轻化工 钢铁工业 精炼油厂 机场工程 石油化工 废物处理
矿业及精炼 自来水厂 机械化工 食品加工 发电厂 污水处理
纺织化工 水产养殖 市政工程 造纸业 港口工程 化肥工业
海上工程 建筑业 油脂化工 制药工业 造船业 运输业
农牧业 停车场坪 建材业 汽车制造 园林 水泥厂 军工工程
|
一般用途
平台 沟盖 走道 窗户及设备防护栏
楼梯休息平台 清洗架楼梯 踏步扳 通风屏
围栏 货架
窖/仓地板 吊顶
坡道 窖井盖 船坞
|

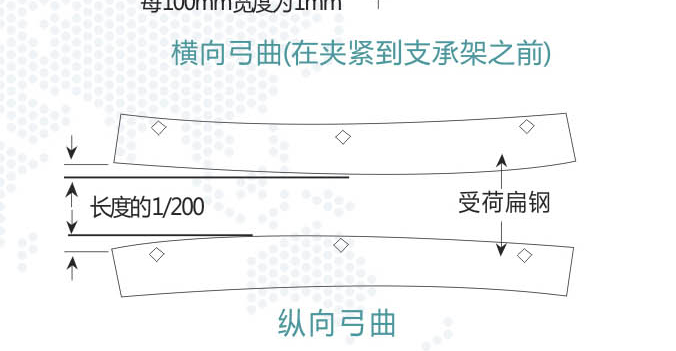

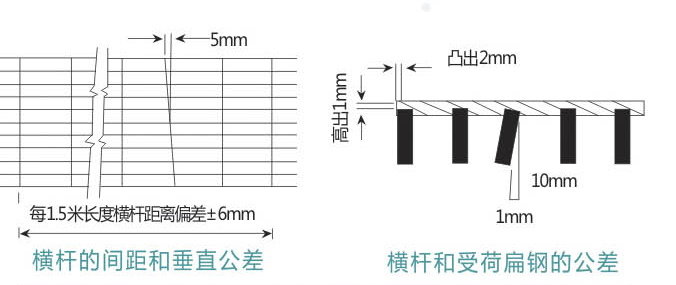

钢格板优越性 型号标记 型号系列 执行标准 钢格板公差 快速选型 安装方法 安装夹 订货指南
|
与花纹钢板和其它格栅比较,菲林尔钢格板有如下优越性:
节省材料: 承受相同载荷条件下最省材料的方式.相应地,可减少支承结构的材料.
减少投资: 省材料,省人工,省工期,免清洁和维护.
施工简便: 在预安装好的支承上用螺栓夹固,一人即可完成.
节省工期: 产品无需现场再加工,安装非常迅速.
经久耐用: 出厂前经热浸锌防腐处理,耐冲击和重压能力强.
现代气派: 外形美观,设计规范,通风透光,给人以整体流畅的现代感.
结构轻便: 用材少,结构轻,且易于吊装.
防积污物: 不积雨水,冰雪和灰尘.
减少风阻: 因通风好,遇大风风阻小,减少风力破坏.
设计简便: 无需小支梁,结构简单,设计简化;无需设计钢格板详图,只注明型号即可,厂方可代客户设计排板图.
通风、采光、散热、防爆、防滑性能好。
|
钢格板定义
钢格板是一种由承载扁钢与横杆按照一定的间吕巨正交组台,通过焊接或压锁加以固定的开敞板式钢结构件

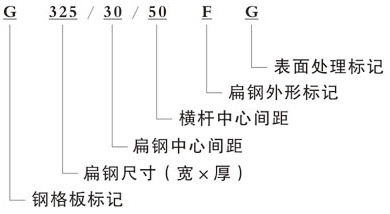

钢格板型号标记

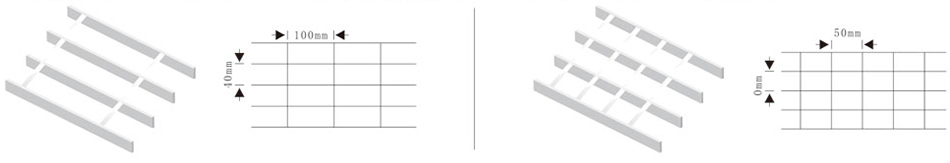

1、扁钢中心间距12.5、15、20、25、30、30.16、32.5、34.3、40、60mm等,推荐采用30mm、40mm。

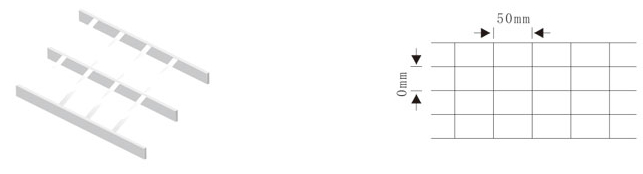

2、横杆中心间距有38、50、60、76、100mm,推荐采用50mm、100。
3、扁钢外形标记:
F 表示平面型扁钢(在标记中可省略);
S 表示齿形扁钢;
I 表示工字型扁钢。
4、表面处理状态标记:
G 表示热浸镀锌(在标记中可省略);
P 表示涂料;
U 表示表面不作处理。

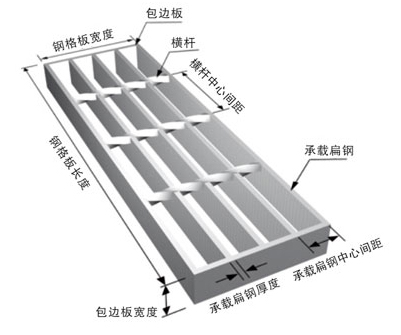

钢格板术语汇总

1、承载扁钢一一承受主要载荷的扁钢,其方向与钢格板跨距方向一致。
2、扁钢中心距一一相邻的两条承载扁钢中心到中心的距离:
3、横杆一一固定于扁钢上的,用于链接的扭钢、圆钢或扁钢等。
4、横杆中心距——相邻的两条横杆中心到中心的距离。
5、钢格板长度一一平行于承载扁钢方向的钢格板最大尺寸。
6、钢格扳宽度——垂直于承载扁钢方向的钢格板晟大尺寸。
钢格板常用类型

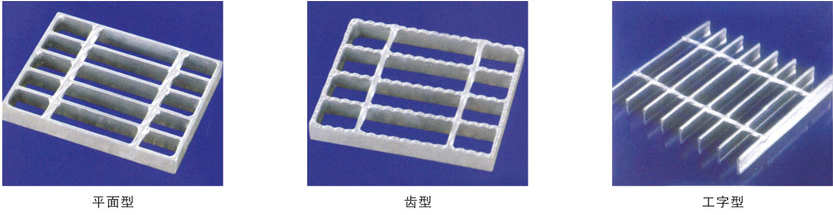

根据扁钢类型的不同,钢格板主要分为以下三娄,其各自的特点如下:
1、平面型:平面型钢格板是应用最广泛的钢格板之一,主要用于平台、走道、井盖、踏步板等。
2、齿型:与平面型钢格板相比,齿型钢格板的防滑效果更好。
3、工宇型:与平面型钢格板相比.工字型钢格板具有重量轻.更加经济等特点。

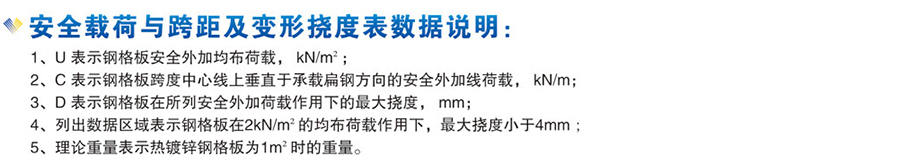

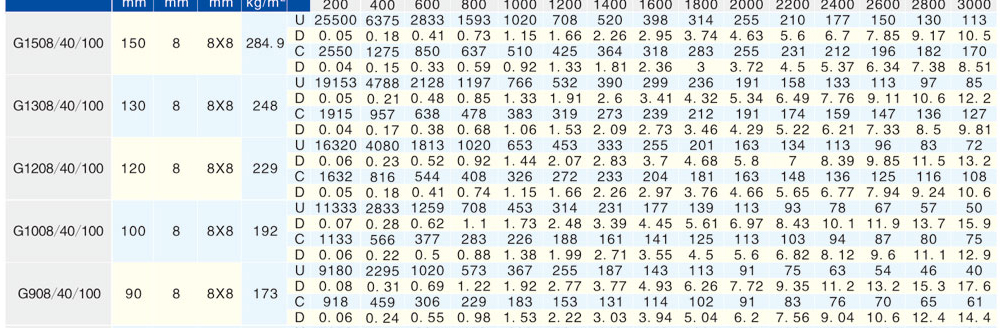

钢格板常用规格

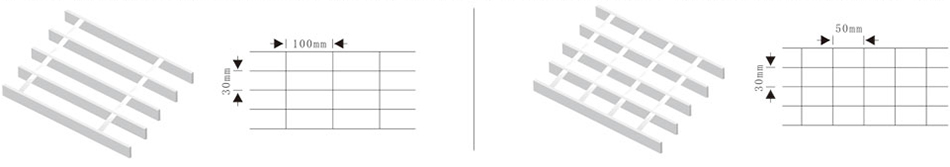

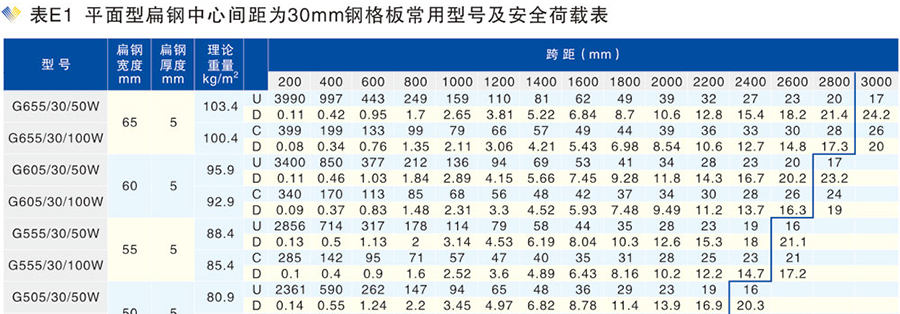

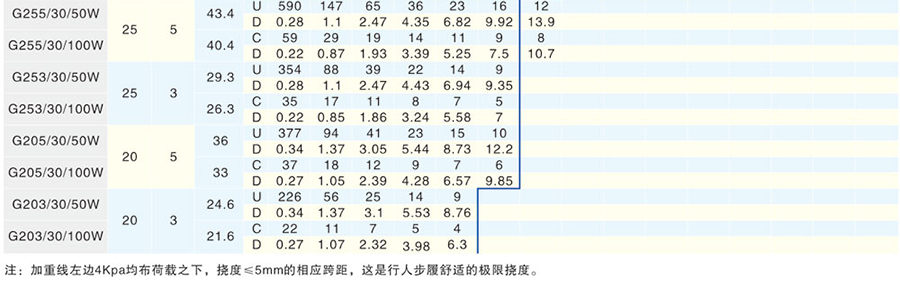

1、扁钢间距为30mm的钢格板为工业领域用途最广泛的品种。在常用钢格板的系列中.对表面冲击具有最强的抵抗力

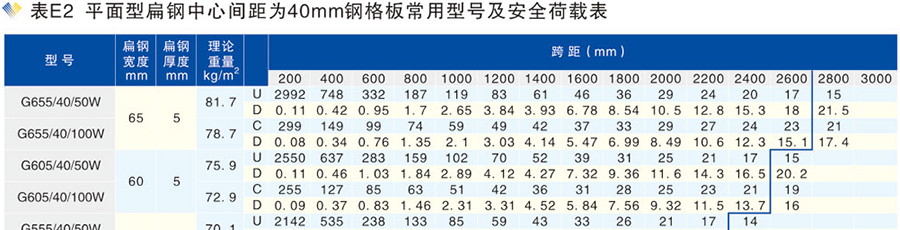

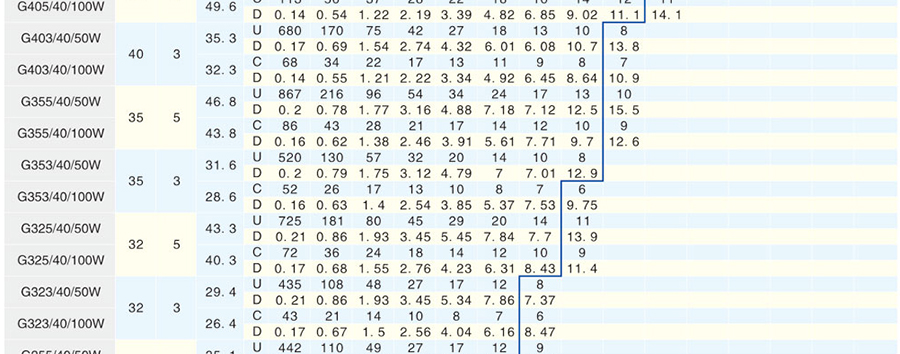

2、扁钢间距为40mm的钢格板为最经济、最轻便的品种,在跨距较小的场合下,是最理想的选择。

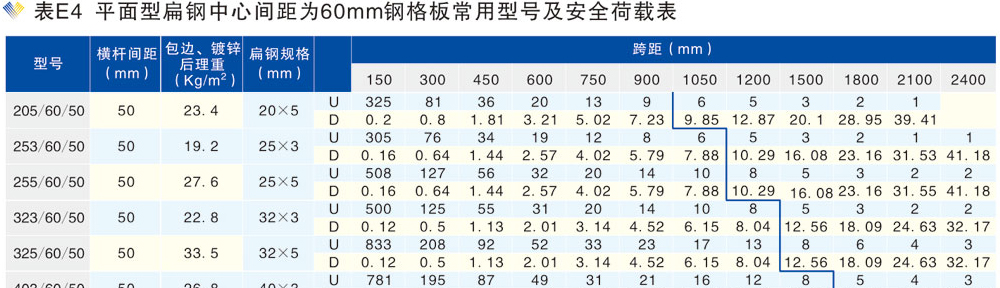

3、扁钢间距为60mm.横杆间距为50的钢格板是专为采矿业的应用而开发的品种,它解决了矿物溅落在板面上的难题,常指定用于采矿业的加工厂、运转站、破碎系统的板面。

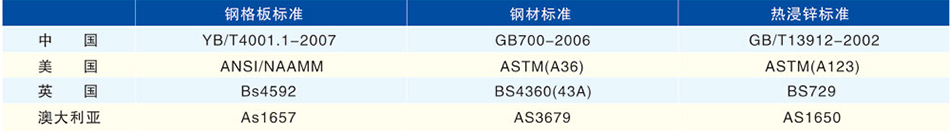

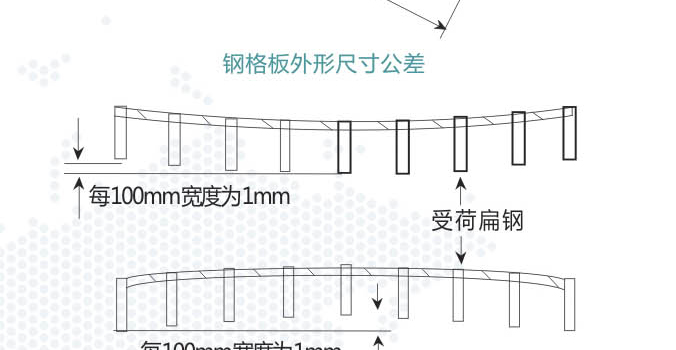

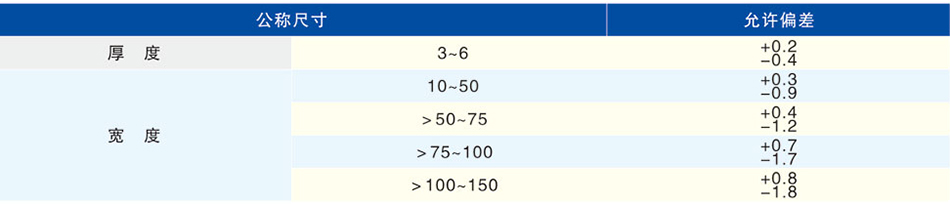

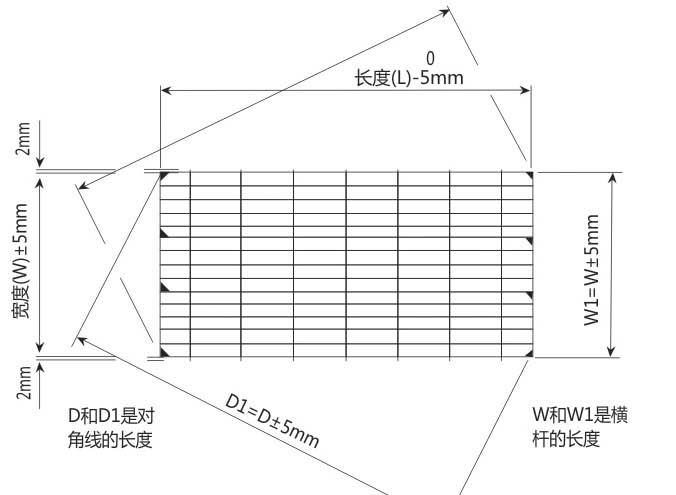

标准

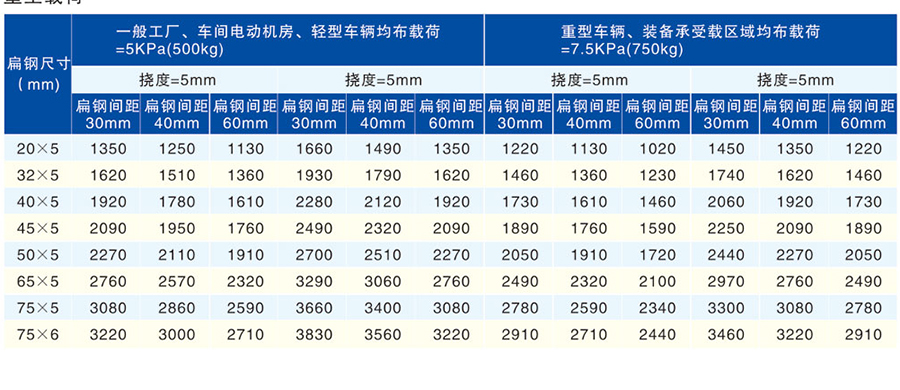

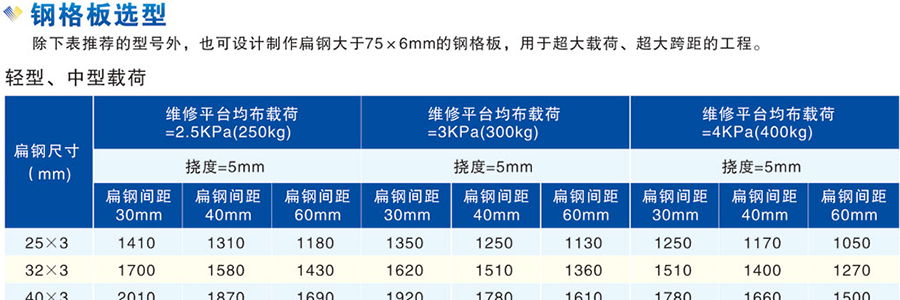

钢格板选材
1、扁钢间距为30mm的钢格板为工业领域用途最广泛的品种。在常用钢格板的系列中.对表面冲击具有最强的抵抗力。
2、扁钢间距为40mm的钢格板为最经济、最轻便的品种,在跨距较小的场合下,是最理想的选择。
3、扁钢间距为60mm.横杆间距为50的钢格板是专为采矿业的应用而开发的品种,它解决了矿物溅落在板面上的难题,常指定用于采矿业的加工厂、运转站、破碎系统的板面。

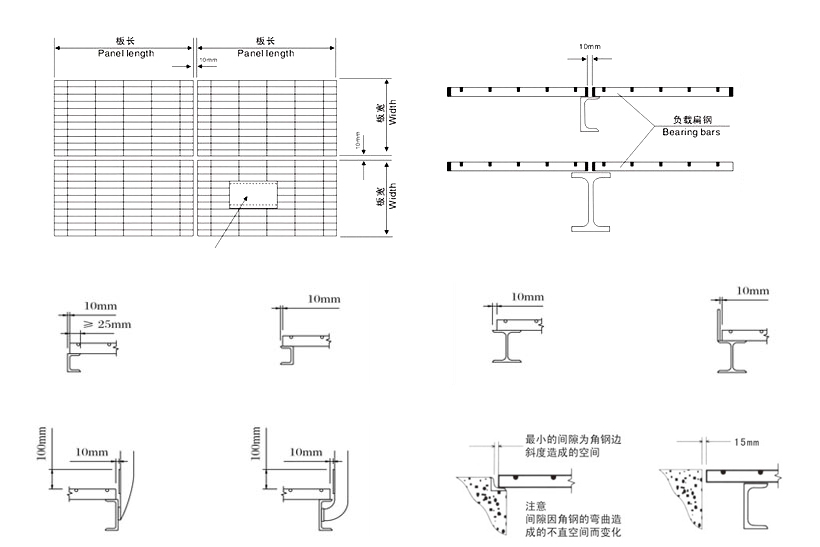

钢格板安装方法
1、钢格板的安装可用焊接固定和安装夹固定两种方法。焊接固定适用于永久不需拆卸的部位,如设备周围平台。而采用安装夹具有不破坏锌层及拆卸方便的特点。
2、焊接固定的方法是:在钢格板每个角第一根扁钢上,焊缝长不小于20mm,高不小于3mm的角焊。
3、安装夹适用于各种系列的钢格板,由上卡、下卡和M8螺栓组成。
4、采用安装夹固定的方法是:每块板至少采用四套安装夹.对跨距较大的板块最好在可利用的支承物上多安装几个。在定购安装夹时,请注明所需夹子的类型、数量和材料。
钢格板安装方法

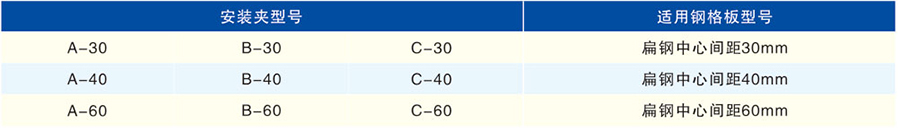

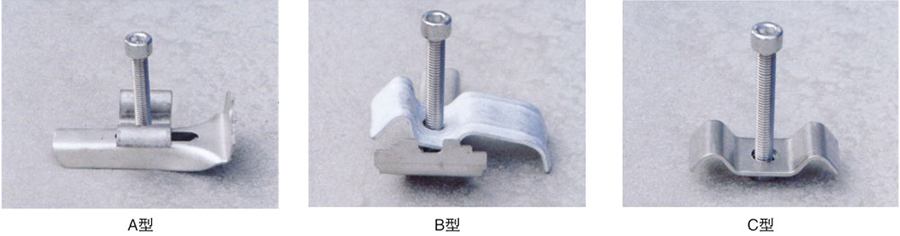

钢格板安装夹
A型:由一块带双钩的上压板,一块带齿的下压板和一支M8的内六角螺栓组成。
B型:由一块带双钩的上压板(其中一个钩可将相邻的两块钢格板括在一起),一块带齿的下压板和一个M8的内角螺栓组成。
C型:由一块带双钩的上压扳和一个可焊接在支撑构件上的M8的六角头螺栓组成。
钢格板订货指南
1、需要制定钢格板的材质、扁钢外形、表面处理方法。

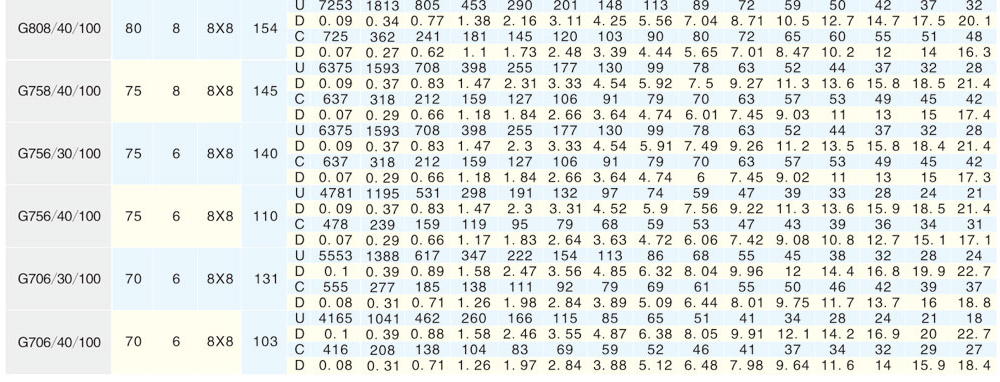

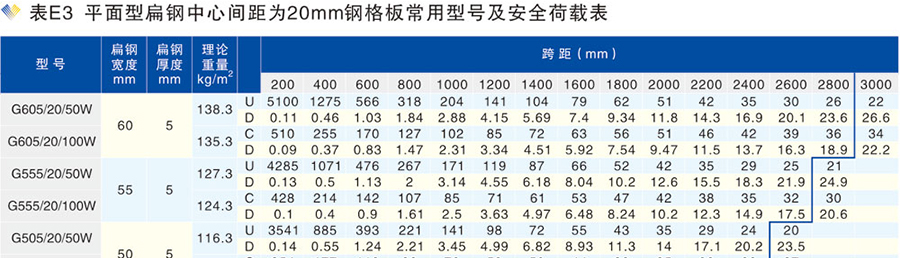

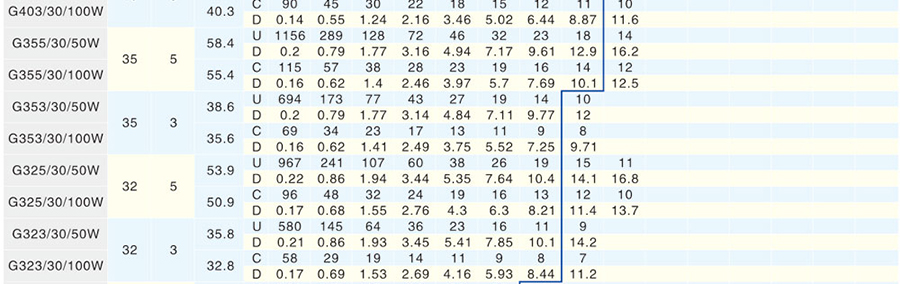

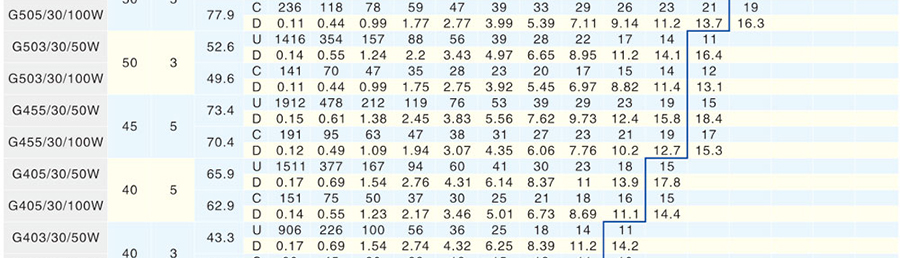

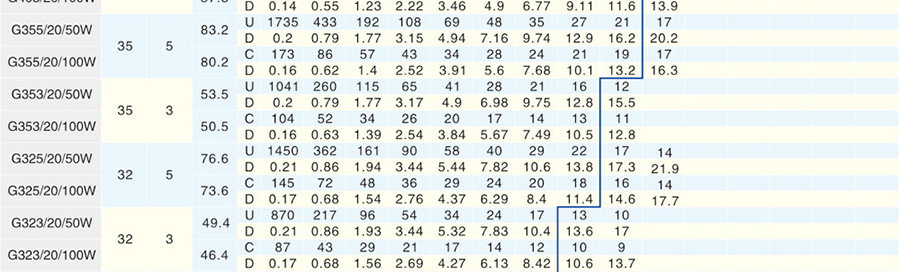

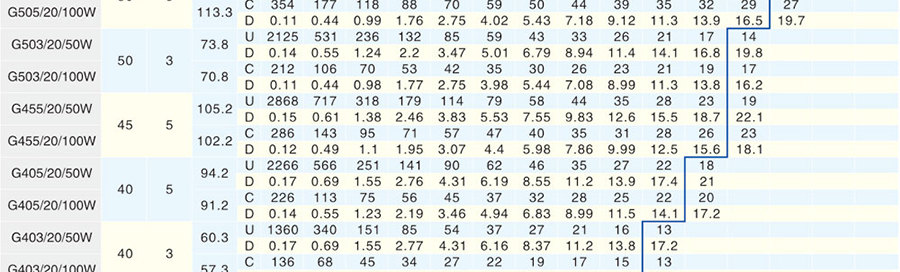

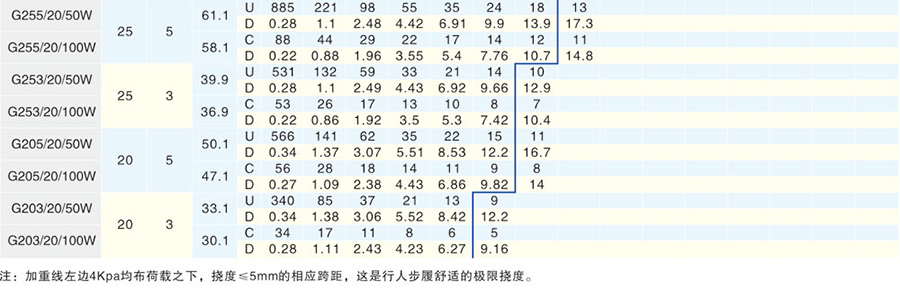

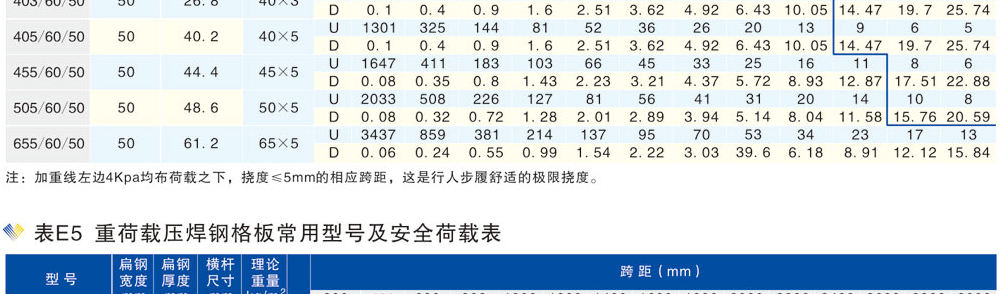

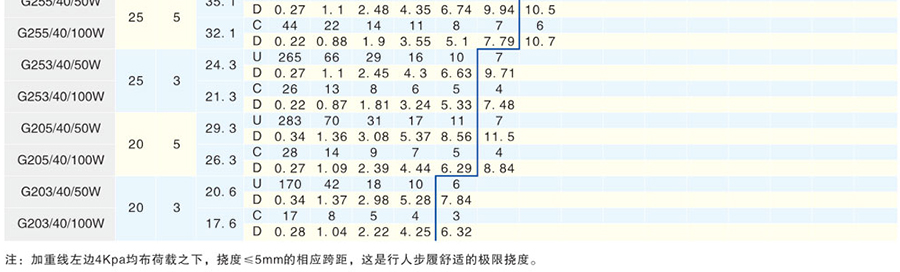

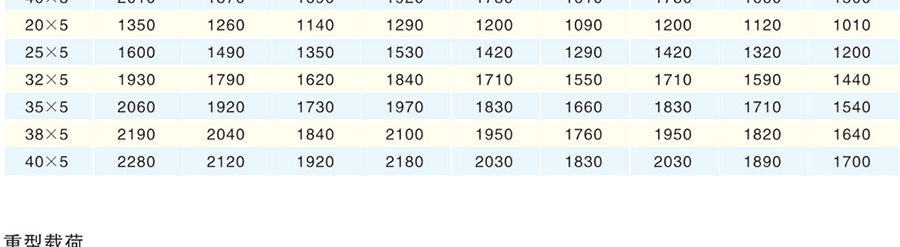

2、根据荷载表选择合适的钢格板型号。
3,指明包边与开缺口处的具体要求。
4、提供钢格板的尺寸及数量,并且指明钢格扳的方向(即跨度方向.该尺寸通常写在后面,并在其后加上"LB"以示区别)。
5、在需要大面积钢格板的地方,需要作排版图设计时,请提供以下相关资料:所有相关尺寸、支承粱的位置、截面尺寸、槽钢的开口朝向、可移动板。缺口的位置和尺寸。
6、钢格板通常按每平方米计价.面积计算原则按YB/T4001-2007标准执行,即按最大外围尺寸计算.包括开孔和缺口等。
7、钢格板的合理排布组成。
钢格板面积计算
1、在没有图纸、按用户规定尺寸加工的.面积为实际交付钢格板数量乘以长度和宽度的总和,它包含开孔和切口部分。
2、提供图纸代为用户进行捆格板平面布置设计的,面积按图纸上总的外围尺寸计算.它包含开孔和切口部分。

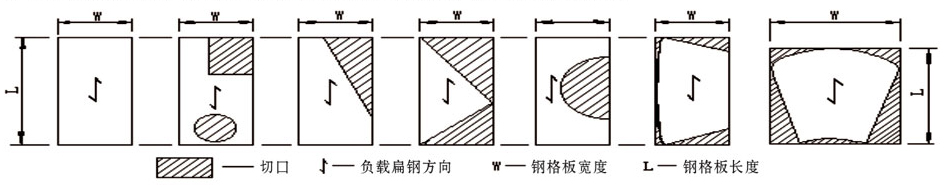

3、对于异形钢格板,面积按全部块数的长(L)x宽(w)计算,不扣除切口部分。
